Як встановити кабельні лотки з дротяної сітки: покроковий-по-покроковий посібник і поширені помилки

Метаопис:Дізнайтеся, як встановитикабельні лотки з дротяної сіткиправильно. У цьому вичерпному посібнику описано інструменти, покрокові-{2}}інструкції, опорні інтервали та типові помилки, яких слід уникати для безпечного професійного встановлення.

вступ

Правильне встановлення кабельних лотків із дротяної сітки має вирішальне значення для безпеки, ефективності та довговічності. Правильно встановлена ​​система лотків забезпечує належну підтримку кабелів, підтримку вентиляції, а інфраструктура залишається доступною для майбутніх модифікацій.

Але встановлення – це не просто збирання частин-воєдино, це вимагає планування, відповідних інструментів і уваги до деталей. Помилки можуть дорого коштувати не лише фінансово, але й з точки зору часу, безпеки та довгострокової-ефективності.

Цей посібник призначений для монтажників, електриків, керівників об’єктів і керівників об’єктів. Ми проведемо вас через увесь процес встановлення, від планування до остаточної перевірки, і висвітлимо типові підводні камені, яких слід уникати.

Інструменти та матеріали, які вам знадобляться

Перед початком роботи зберіть всі необхідні інструменти та матеріали:

матеріали:

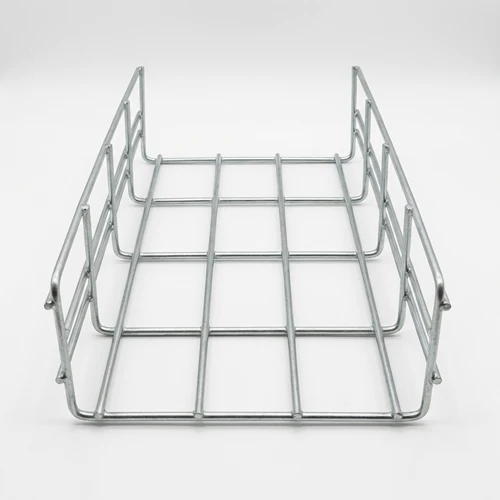

· Секції кабельних лотків з дротяної сітки

· Монтажні кронштейни або підвісні штанги

·З’єднувачі лотків або набори для з’єднання

· Кабельні стяжки або стрічки на липучках

· Відповідне кріплення до стіни/стелі (анкери, шурупи тощо)

Інструменти:

· Рулетка

· Нівелір

·Свердла та свердла

· Болторізи або ножівка

·Напилка (для згладжування обрізаних країв)

· Плоскогубці

· Захисні рукавички

· Маркер або олівець

Підготовка всього до початку заощаджує час і запобігає перервам під час встановлення.

Покроковий-по-посібник зі встановлення

Крок 1: Сплануйте свій маршрут

Подумайте про встановлення кабельного лотка як про укладання колії для поїзда. Якщо ви неправильно прокладете маршрут, все швидко зійде з колії.

Перед початком монтажу ретельно сплануйте шлях кабелю:

· Визначте точки входу та виходу кабелів

· Враховуйте типи кабелів і очікувані навантаження

· Зверніть увагу на потенційні перешкоди (балки, системи ОВК, труби)

· Визначити розташування точок підтримки

· Перед установкою погодьтеся з іншими фахівцями

Професійна порада:Використовуйте креслення місця, щоб завчасно прокласти маршрути та врахувати майбутні потреби розширення та обслуговування. Створення креслення компонування економить час і запобігає сюрпризам під час встановлення.

Крок 2: Встановіть опорні кронштейни

Правильна опорна відстань є важливою для запобігання провисання та забезпечення вантажопідйомності.

Загальні рекомендації:

· Простір підтримує кожного1,5-2 метри(приблизно 5–6,5 футів) для стандартних установок

·Зменшіть відстань для більшого вантажу або зон-інтенсивного руху

·Для вертикального встановлення рекомендований монтажний крок становить приблизно 400 мм

· Для горизонтального встановлення добре підходить відстань 250 мм

·Для встановлення на стелі відстань до 1000 мм може бути прийнятною залежно від навантаження

Типи опор по поверхні:

Способи установки:

·Стельовий монтаж:Використовуйте різьбові шпильки з відповідними анкерами

·Настінне кріплення:Використовуйте міцні кронштейни, закріплені на шпильках або твердих стінах

·Підлоговий монтаж:Для піднятого встановлення використовуйте підставки-на підлозі

Крок 3: Виріжте та підготуйте лоток

Піддони з дротяної сітки легко нарізаються на місці-на місці-, що є однією з їхніх ключових переваг.

Процес різання:

1. Уважно відміряйте потрібну довжину-двічі відміряйте, один раз відріжте

2. Чітко позначте лінію розрізу

3. Використовуйте болторізи або ножівку, щоб розрізати сталеві дроти

4.Вирішальний крок:Підпиляйте будь-які гострі краї, щоб запобігти пошкодженню кабелю

5. Якщо захисне покриття було пошкоджено під час різання, нанесіть-фарбу, щоб запобігти корозії

Нагадування про безпеку:Завжди надягайте рукавички під час різання та роботи з лотками з дротяної сітки.

Потрібен вигин? Ви можете створити його вручну або використати готові фітинги для чистих професійних поворотів. Гнучкість дротяної сітки означає, що складні кути та зміни напрямку можна виконати на-майданчику, не чекаючи спеціальних частин.

Крок 4. Закріпіть секції лотка

Коли опори встановлені, настав час встановити лоток:

1. Розмістіть секцію лотка на кронштейнах

2. З’єднуючи кілька секцій, використовуйте муфти або комплекти для з’єднання-деякі системи мають вбудовані з’єднувачі, які просто з’єднуються разом

3. Переконайтеся, що розділи єрівень-нерівні лотки не просто непривабливі; вони створюють проблеми з монтажем кабелю та можуть з часом навантажувати кабелі

4. Закріпіть лоток на кронштейнах за допомогою відповідних кріплень (гачків, затискачів тощо)

5. Перевірте вирівнювання перед тим, як повністю затягнути всі кріплення

Крок 5: Додайте аксесуари

Залежно від ваших вимог до встановлення, вам можуть знадобитися додаткові компоненти:

·Роздільники лотків:Тримайте кабелі живлення та кабелі даних окремо, щоб уникнути електромагнітних перешкод

·Обкладинки:Захищайте кабелі від сміття, пилу або фізичних пошкоджень у відкритих місцях

·Відводи, стояки та трійники:Для спрямованих змін, які відповідають фактичній архітектурі сайту

·Комплекти заземлення:Забезпечте належне заземлення відповідно до електричних норм

·Випадання{0}} та скорочення:Для переходу на інший розмір лотка або обладнання

Перелік аксесуарів, які варто включити:

· Роздільники лотків для розділення живлення/даних

· Чохли для гігієни чи безпеки

· Стояки, відводи, трійники для зміни напрямку

·Комплекти заземлення відповідають нормам

Крок 6: Установіть кабелі

Коли система лотків встановлена, настав час прокласти кабелі:

1. Акуратно прокладайте кабелі-заборонено тягнути чи смикати, які можуть пошкодити ізоляцію

2. Уникайте перевантаження лотка понад допустиму вагу

3. Тримайте кабелі живлення та даних розділеними за допомогою перегородок (обов’язково для запобігання перешкод)

4. Дотримуйтесь мінімальних радіусів вигину-зазвичай у 8-12 разів більше зовнішнього діаметра кабелю

5. Не перевищуйте коефіцієнт заповнення 40-50%, оскільки переповнення зменшує вентиляцію та спричиняє перегрів

6. Використовуйте стрічки-липучки або кабельні стяжки, щоб закріпити пучки-уникайте надмірного-затягування

7. Позначте кабелі під час роботи, щоб пізніше було зручно їх обслуговувати

Крок 7: Огляньте та протестуйте

Перш ніж вважати роботу завершеною:

· Переконайтеся, що всі опори надійні та правильно розташовані

· Переконайтеся, що кабелі правильно під’єднані та не напружені

·Підтвердити дотримання вимог щодо розділення (потужність чи дані)

· Перевірте безперервність заземлення, якщо можливо

·Задокументуйте встановлення для-підпису та використання в майбутньому

Поширені помилки встановлення, яких слід уникати

Навіть досвідчені монтажники можуть потрапити в ці пастки:

1. Погане планування з самого початку

проблема:Відсутність попереднього планування прокладки кабелю призводить до незручних вигинів, нерівномірного розподілу навантаження та перешкод для інших служб.

рішення:Використовуйте креслення сайту, щоб завчасно прокласти маршрути, врахувати майбутнє розширення та координувати дії з іншими спеціалістами перед установкою.

2. Вибір невідповідного типу лотка для середовища

проблема:Оцинкована сітка у вологому середовищі передчасно піддається корозії. Легкий-лоток для важких-навантажень не підійде.

рішення:При виборі враховуйте умови навколишнього середовища (в приміщенні, на вулиці, корозійні), вантажопідйомність і естетичність.

3. Неправильний інтервал між опорами

проблема:Опори, розташовані надто далеко одна від одної, спричиняють провисання лотків і недостатню підтримку кабелю.

рішення:Дотримуйтесь рекомендацій виробника-зазвичай кожні 1,5–2 метри-і пристосуйте для більшого навантаження.

4. Перевантаження лотка

проблема:Перевищення допустимої ваги лотка погіршує безпеку та продуктивність.

рішення:Розрахуйте загальну вагу кабелю перед встановленням і залиште 20–30% резервної ємності для майбутнього зростання.

5. Ігнорування обробки ріжучої кромки

проблема:Необроблені обрізані краї з часом пошкоджують ізоляцію кабелю.

рішення:Завжди підпилюйте гострі краї після різання та підправляйте будь-яке пошкоджене захисне покриття.

6. Погана сегрегація типів кабелів

проблема:Змішування кабелів живлення та даних без належного розділення спричиняє електромагнітні перешкоди.

рішення:Використовуйте розділові смуги або окремі лотки для різних типів кабелів.

7. Забути про майбутню потужність

проблема:Не залишається місця для додаткових кабелів, коли потрібно розширити.

рішення:Розмір лотків з 20–30% резервної ємності з самого початку.

8. Недотримання стандартів і найкращих практик

проблема:Недотримання правил пришвидшує встановлення, але призводить до невдалих перевірок.

рішення:Зверніться до відповідних стандартів (BS EN 61537, IEC 61537, NEC), дотримуйтесь інструкцій виробника та документуйте встановлення.

Довідкова таблиця опорних інтервалів

Використовуйте цю таблицю як загальне керівництво щодо опорних інтервалів:

Примітка:Завжди дивіться-спеціальні таблиці навантаження виробника для конкретної моделі лотка.

Поради щодо безпеки під час встановлення кабельного лотка

Безпека завжди має бути головним пріоритетом:

1.Носіть відповідні ЗІЗ:Рукавички під час різання, захисні окуляри та каски за потреби

2.Забезпечте належне заземлення:Усі металеві елементи мають бути з’єднані, щоб забезпечити безперервний шлях із низьким{0}}опором до землі

3.Дотримуйтеся коефіцієнтів заповнення:Перевищення 40-50% заповнення зменшує вентиляцію та викликає перегрів

4.Дотримуватись радіусів вигину:Мінімальний радіус зазвичай становить 8-12 діаметрів кабелю

5.Відповідають стандартам:NEC, IEC 61537, BS EN 61537 забезпечують дотримання вимог безпеки

Поширені запитання про встановлення кабельних лотків із дротяної сітки

З: Чи потрібні мені спеціальні кріплення для різних поверхонь?

A:так Використовуйте анкери для стелі для бетону, кріплення для порожнин для гіпсокартону та шурупи для цегляної або блокової стіни.

Питання: чи можна змішувати кабелі живлення та дані в одному лотку?

A:Ви можете, але це не найкраща практика. Щоб уникнути електромагнітних перешкод, використовуйте розділювальні стрічки або окремі лотки.

З: Як найкраще розрізати лотки з дротяної сітки?

A:Використовуйте болторізи або ножівку. Після цього завжди підпилюйте гострі кінці-і одягайте рукавички!

Питання: На якій відстані одна від одної слід розташовувати опори?

A:Зазвичай кожні 1,5–2 метри, але перевіряйте вагу та навантаження лотка. Більш важкі вантажі вимагають більшої відстані.

З: Чи можна підвісити лотки до стелі?

A:Абсолютно. Використовуйте різьбові шпильки з відповідними анкерами. Він чудово підходить для утримання кабелів від підлоги в тісних або -місцях з інтенсивним рухом.

З: Яка різниця між лотками з дротяною сіткою та суцільним-дном?

A:Лотки з дротяної сітки легші, їх легше різати та ідеально підходять для кабелів даних. Суцільні-нижні лотки краще підходять для важких силових кабелів або середовищ, які потребують більшого захисту.

З: Чи завжди потрібні кришки кабельних лотків?

A:Не завжди, але їх настійно рекомендується використовувати в середовищах, схильних до потрапляння пилу, води або фізичних пошкоджень.

З: Як дізнатися, який розмір кабельного лотка мені потрібен?

A:Обчисліть площу поперечного-перерізу всіх кабелів, а потім додайте близько 25–30% додаткового простору для майбутньої-ізоляції.

З: Чи можна поєднувати нержавіючу сталь з оцинкованими компонентами?

A:Не рекомендується. Різні метали можуть спричинити гальванічну корозію-прилипання до одного матеріалу під час встановлення.

Чому варто вибрати Vichnet для встановлення

У Vichnet ми не просто виробляємо високо{0}}якісні кабельні лотки з дротяної сітки-ми підтримуємо ваше встановлення на кожному етапі шляху.

Наші зобов’язання перед монтажниками

1. Детальна документація з встановлення
Кожен продукт Vichnet постачається з вичерпними посібниками з монтажу, таблицями навантажень і технічними специфікаціями для забезпечення правильного встановлення.

2. Технічна підтримка
Наша команда інженерів готова відповісти на запитання, переглянути плани встановлення та надати рекомендації для складних проектів.

3. Якість, якій можна довіряти
Як частина Troax Group, наша продукція відповідає суворим міжнародним стандартам. Коли ви встановлюєте лотки Vichnet, ви встановлюєте якість, яка триває.

4. Повний асортимент аксесуарів
Ми пропонуємо всі аксесуари, необхідні для професійного встановлення:

· Роздільники для поділу кабелю

· Чохли для захисту

·Коліни, трійники та стояки для зміни напрямку

· Комплекти заземлення для відповідності вимогам безпеки

· З’єднувальні пластини та з’єднувачі

Висновок

Встановлення кабельного лотка з дротяної сітки – це не наука, але вона потребує уваги до деталей. Правильне планування, правильний відстань між опорами, ретельне розміщення кабелів і дотримання стандартів безпеки є запорукою успішного встановлення.

Якщо ви вилучите одну річ із цього посібника, то це: охайна-на вигляд інсталяція марна, якщо через шість місяців вона зазнає невдачі. Уникнення поширених помилок гарантує, що ваше рішення для підтримки кабелю буде надійним, сумісним і простим в обслуговуванні.
